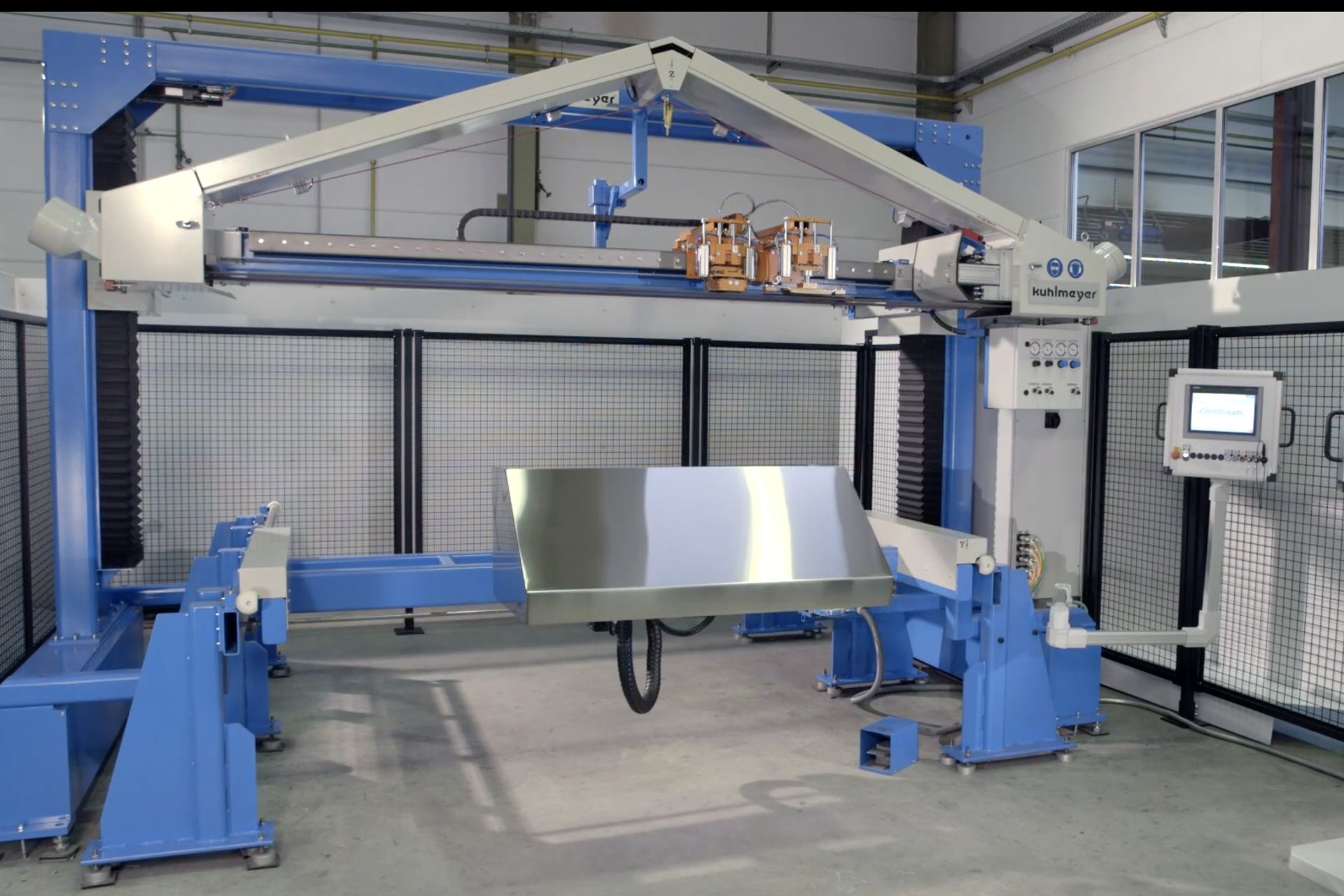

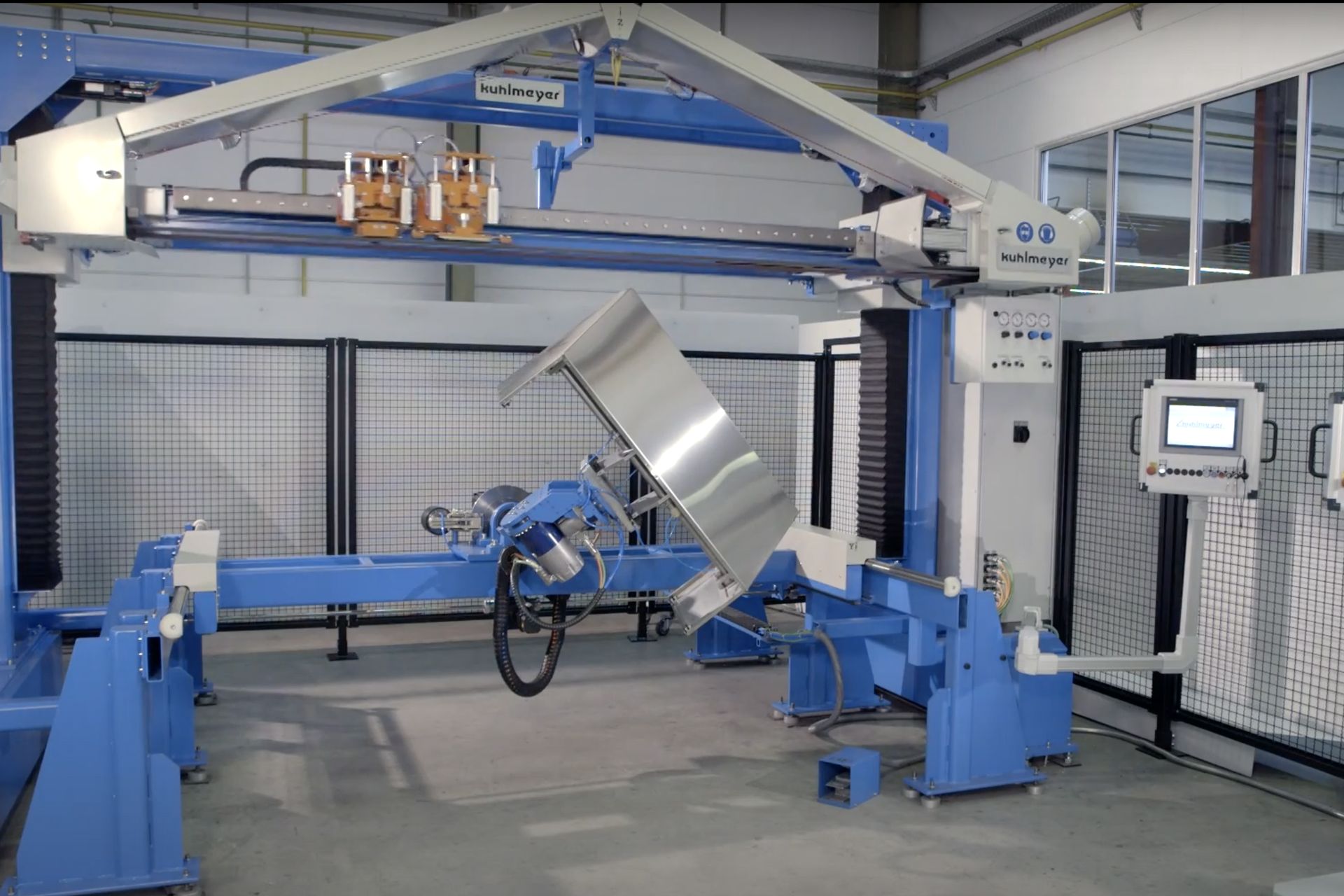

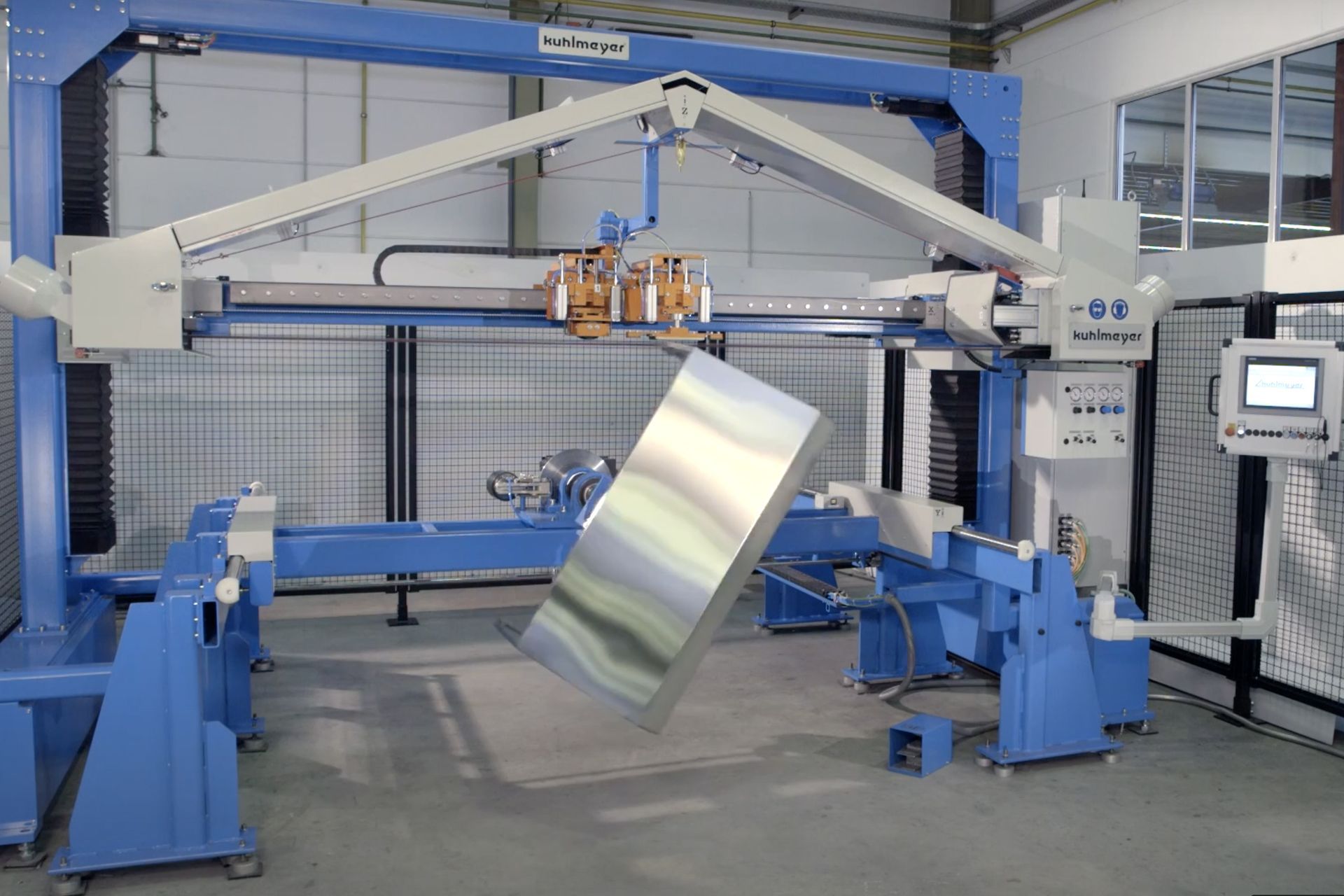

Satinatura 2 nastri

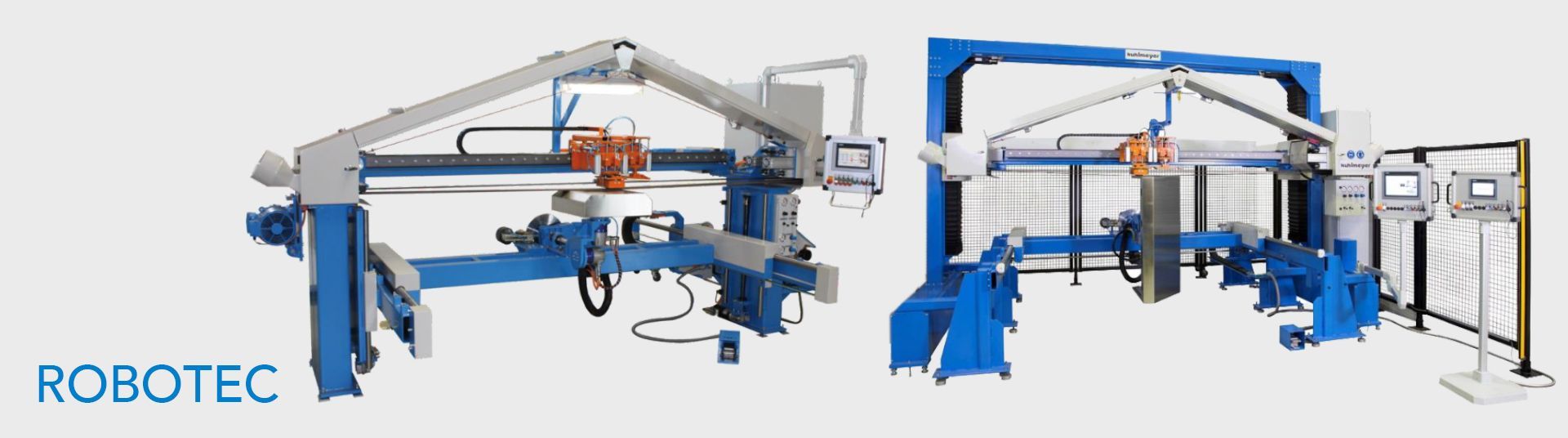

Type ROBOTEC

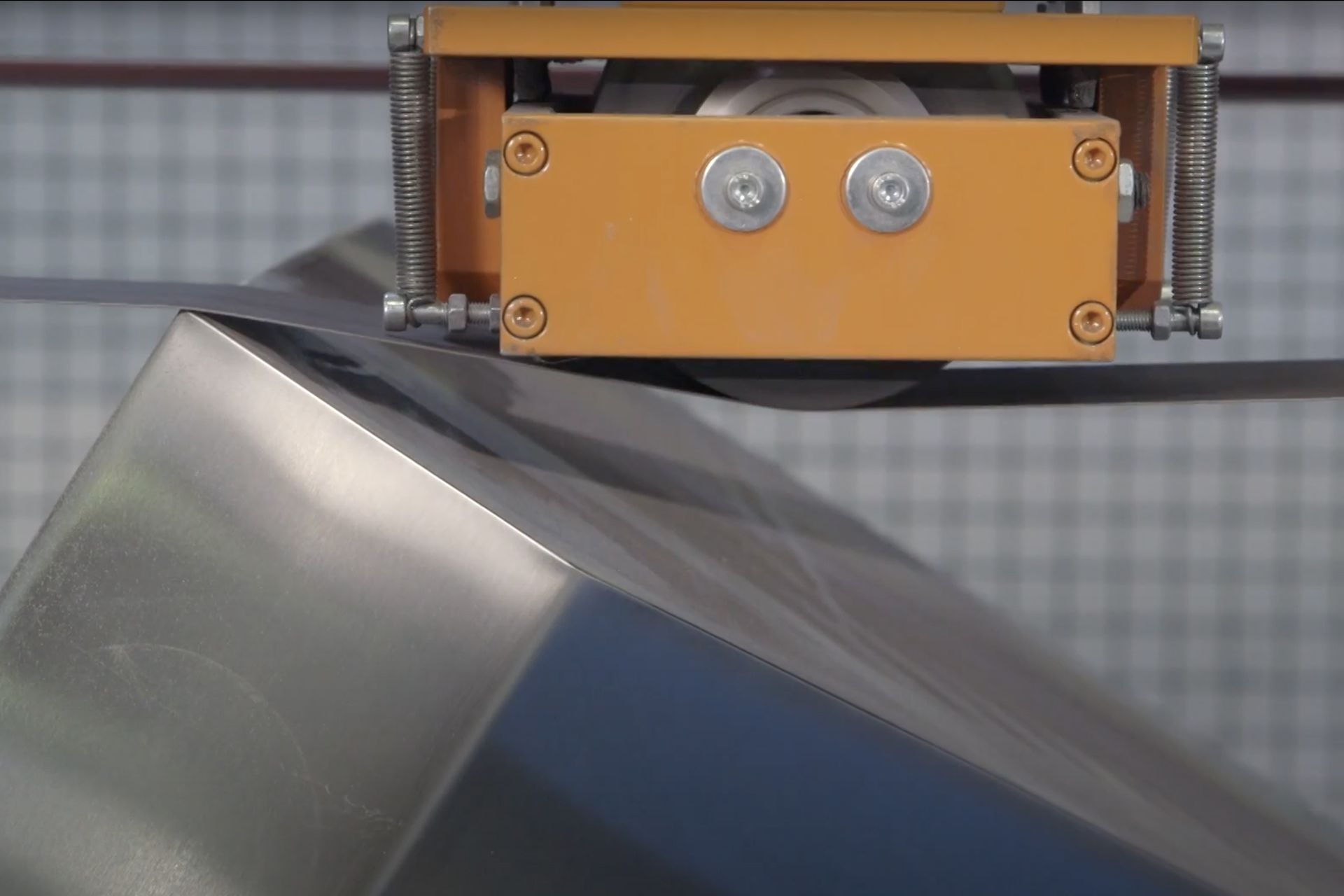

La satinatrice a doppio nastro ZBS e anche la levigatrice a 2 nastri Portal PZM con Robotec Handling sono costruite per la sgrossatura e la finitura automatica di pezzi saldati automaticamente, in acciaio, acciaio inossidabile e alluminio. La soluzione altamente automatizzata ridurrà il tempo di lavoro per pezzo di ca. 65%.
NextKey srl, vendita macchine innovative per la satinatura costruite in Germania da Kuhlmeyer Gmbh. Soluzioni per la finitura dei metalli con nastro abrasivo. Dalla rimozione della saldatura fino al pezzo satinato.

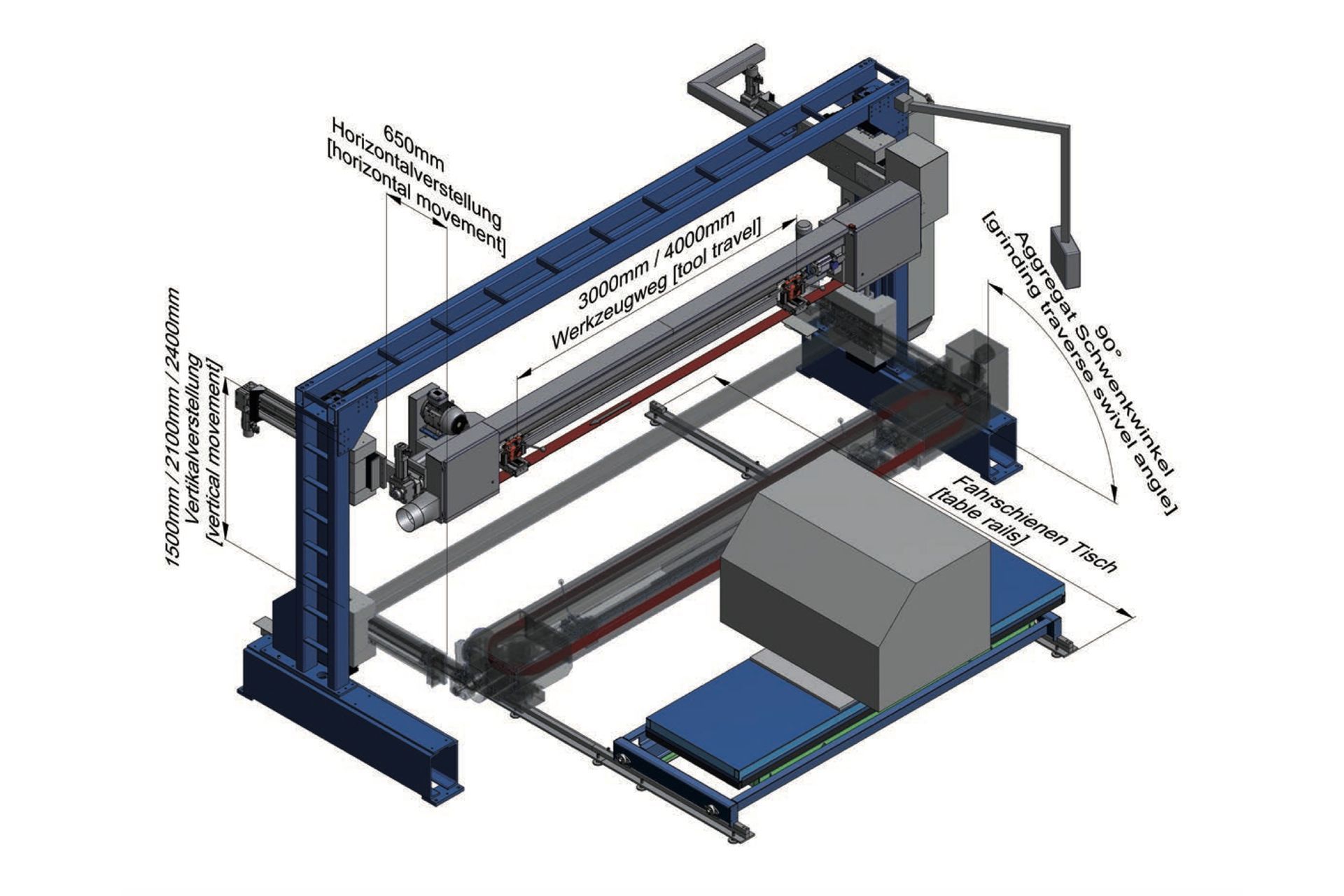

Dati tecnici e dimensioni standard
| ZBS 2 | ZBS 3 | PZM 2.2 | PZM 3.2 | |
|---|---|---|---|---|
| Area di lavoro/Dimensione tavolo | 3000 mm | 4000 mm | 3000 mm | 4000 mm |
| Potenza motore principale | 4kw | 4kw | 4kw | 4kw |
| Velocità nastri | 4-25 m/s | 4-25 m/s | 4-25 m/s | 4-25 m/s |
| Asse X | 3000 mm | 4000 mm | 3000 mm | 4000 mm |

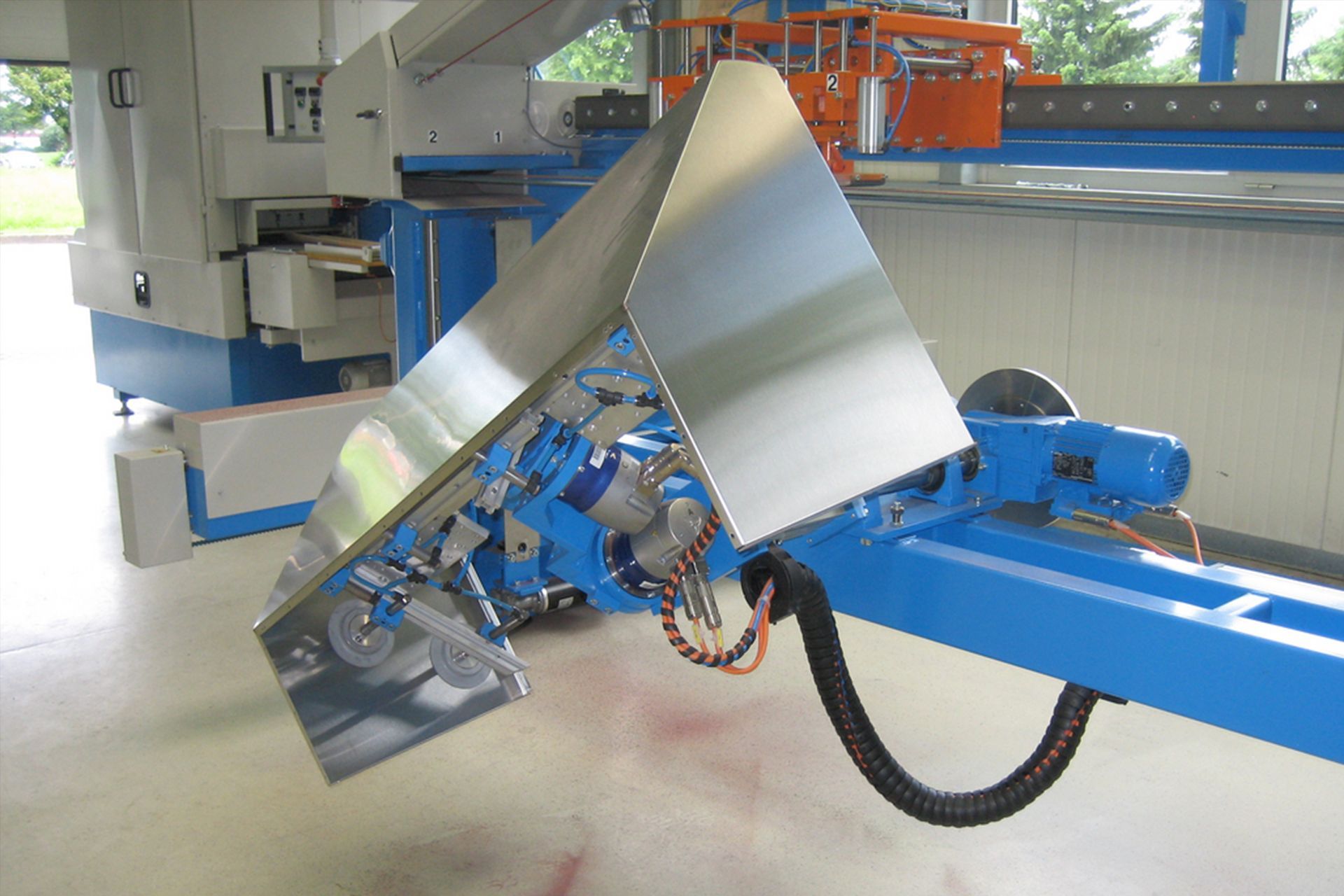

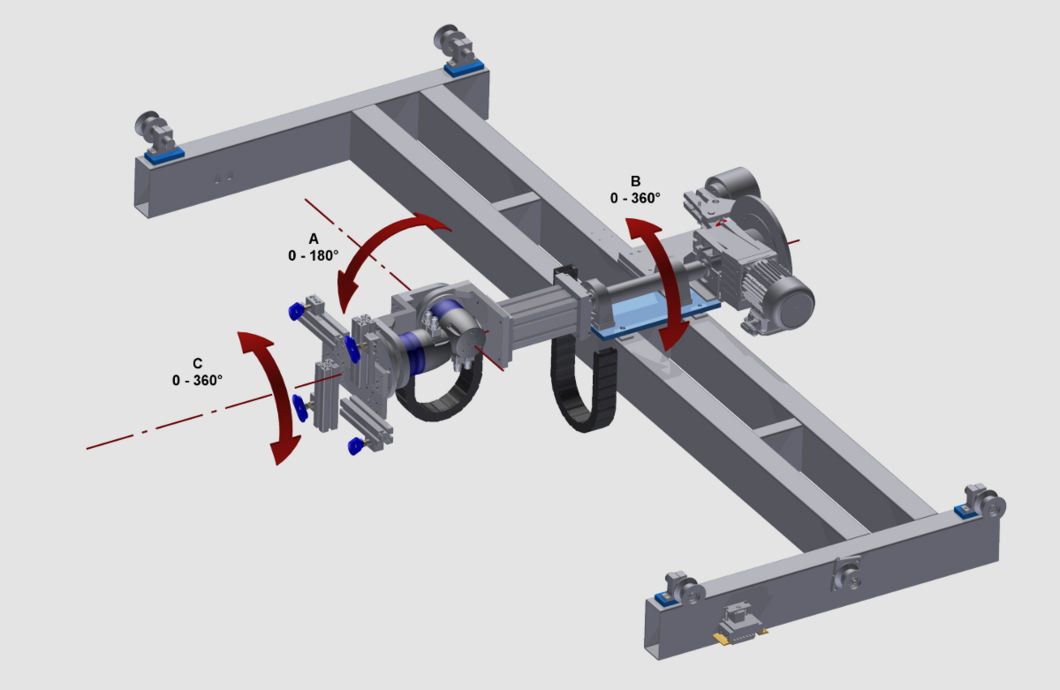

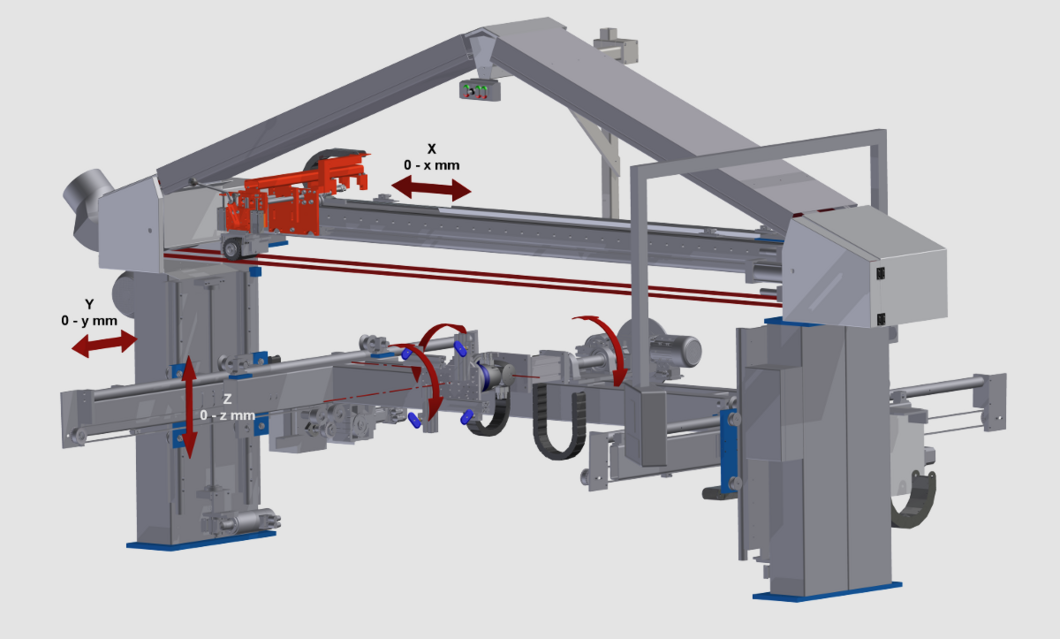

Specifiche di manipolazione
| ZBS | PZM | |
|---|---|---|
| Asse Y: | 1000 mm | 1000 mm |
| Asse Z: | 720 mm | 720 mm |
| Asse A: | 0° – 180° | 0° – 180° |
| Asse B: | +- 180° | +- 180° |
| Asse C: | 0° – 380° | 0° – 380° |
Il controllo della macchina si basa su un HMI guidato da menu tramite un SIEMENS SIMATIC S7:
Velocità del nastro
Pressione dell'utensile
Scelta degli strumenti
Velocità e modi dell'utensile
Scelta dell'aggregato del nastro e dell'angolo di lavoro
Regolazioni verticali e velocità
Azionamento del trasportatore mobile e
regolazione della velocità
Posizionamento della piattaforma girevole
Facile controllo tramite pre-programmazione
Strumento, come i programmi linea e superficie
Settori e Applicazioni
- Industria meccanica
- Automotive
- Aeronautico
- Produzione ascensori
- Elettrodomestici
- Produzione quadri elettrici
- Centri servizi inox
- Industria del mobile
Vantaggi della satinatura con Robotec
- Risparmio di ca. 50% sul tempo di lavoro grazie all'utilizzo dei 2 nastri abrasivi separati per la sgrossatura e la finitura
- Solo una movimentazione e messa a punto del pezzo
- Ulteriore risparmio di ca. 30% mediante l'utilizzo del dispositivo automatizzato di movimentazione dei pezzi “Robotec”, nessun operatore responsabile durante il processo
- Il pezzo può essere orientato su 5 assi e può essere preparato su tutti i lati in un'unica operazione
- L'operatore deve solo cambiare i pezzi e cambiare il nastro abrasivo
- Enorme affidabilità della macchina grazie alla rapida configurazione della macchina e alla facile programmazione di S7 – PLC
- Teach-In tramite handpendant
- Elevata ergonomia grazie all'accesso e alla visuale liberi sul pezzo
- Semplice regolazione della velocità e della pressione del nastro abrasivo per il tensionamento del nastro
- Cambio del nastro abrasivo rapido e semplice grazie alla corsa del nastro autocentrante
- Recinzione di sicurezza intorno alla macchina con porte di facile accesso per caricare/scaricare i pezzi
