Portale Satinatura
Type PBM

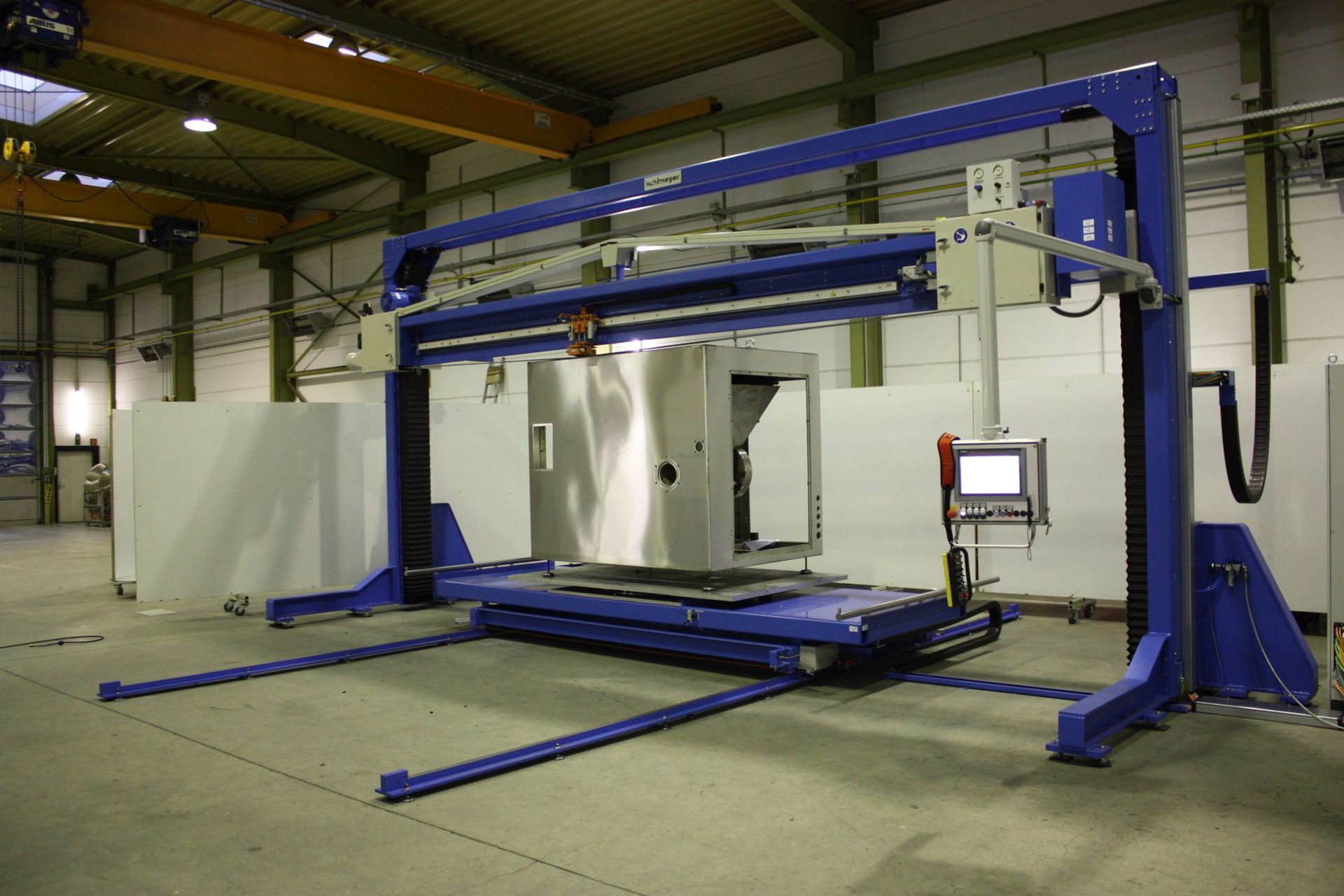

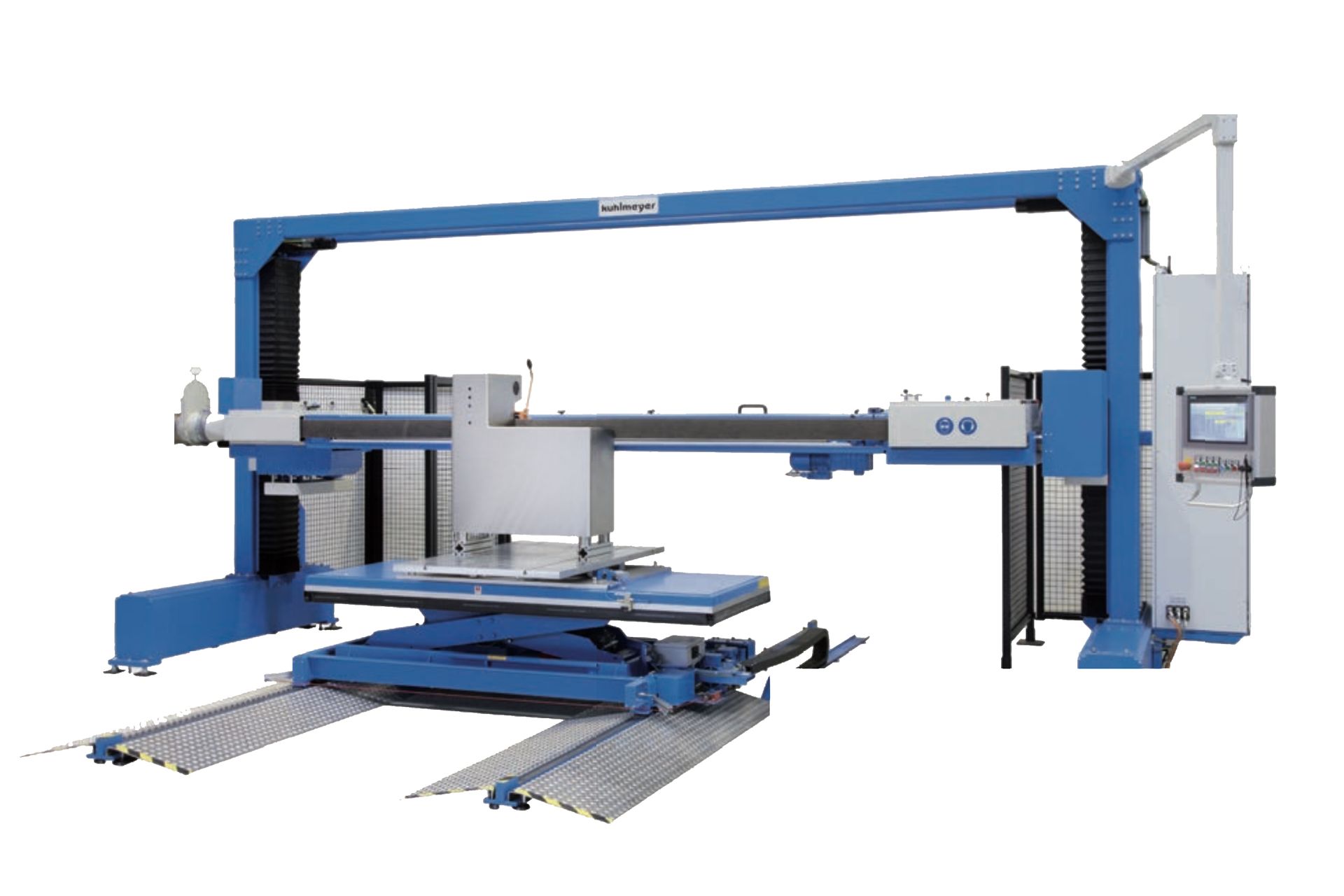

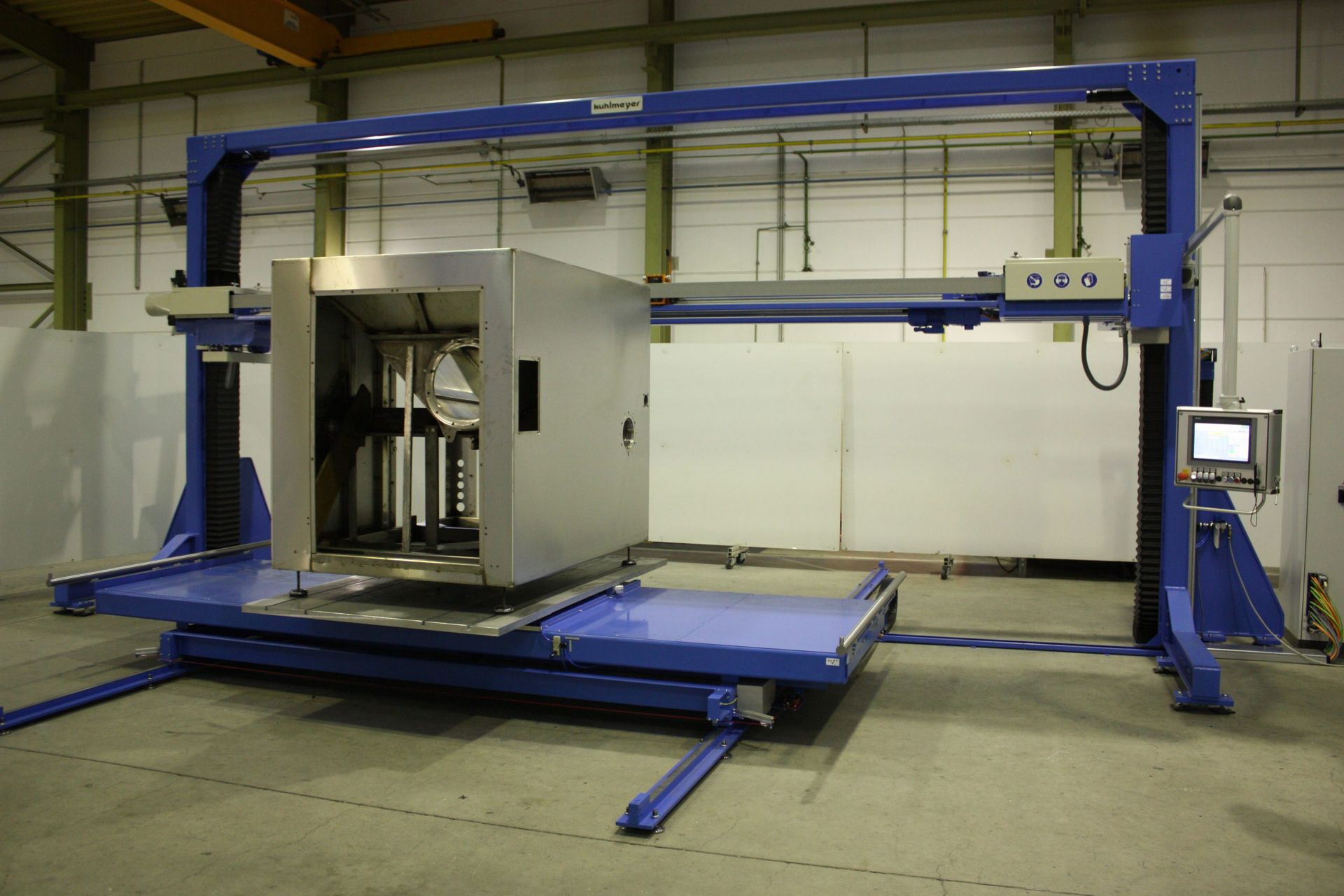

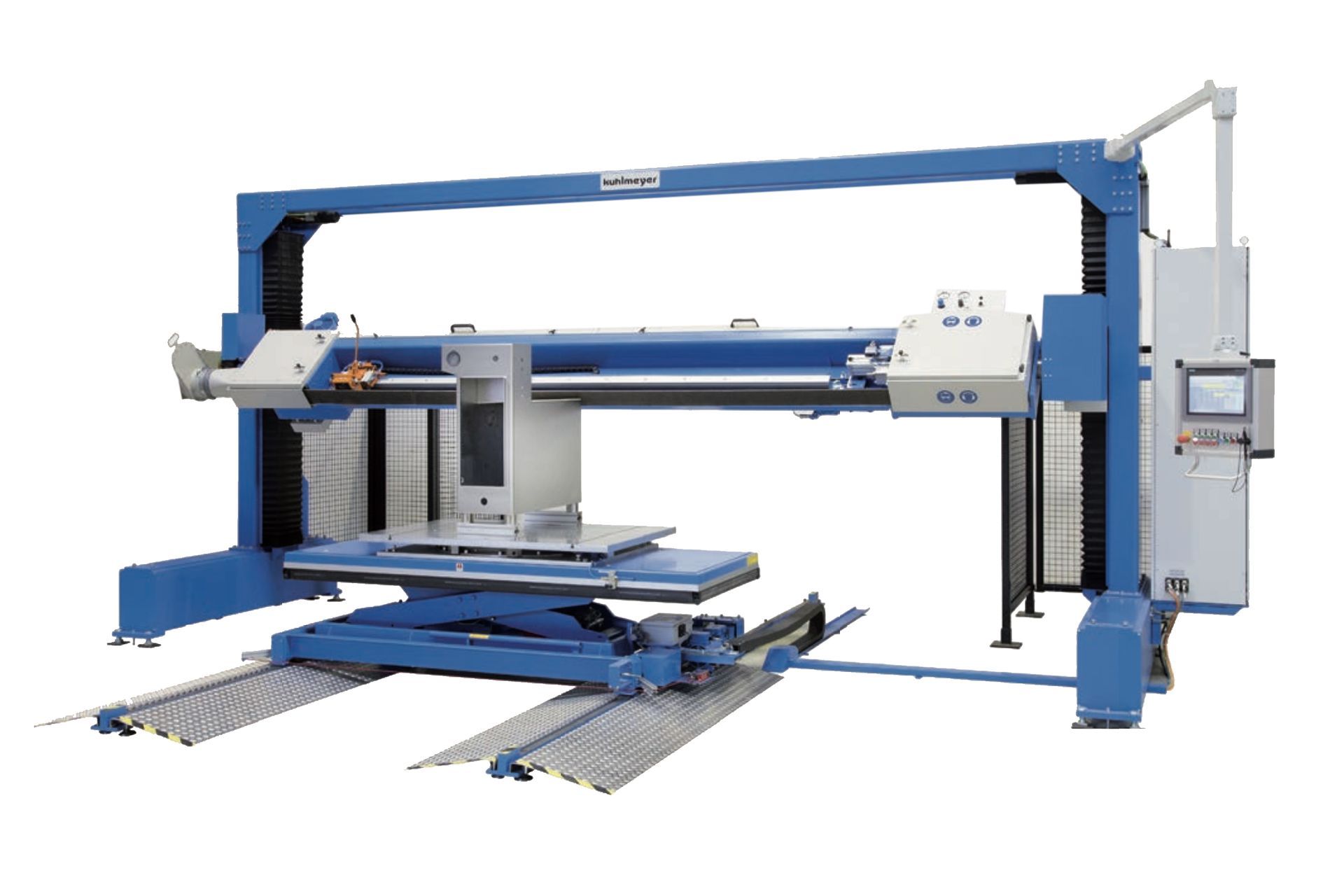

La levigatrice a nastro a portale tipo PBM con unità di satinatura ruotabile di 90° è costruita per la finitura orizzontale e verticale di pezzi voluminosi in acciaio al carbonio, acciaio inossidabile e alluminio.
NextKey srl, vendita macchine innovative per la satinatura costruite in Germania da Kuhlmeyer Gmbh. Soluzioni per la finitura dei metalli con nastro abrasivo. Dalla rimozione della saldatura fino al pezzo satinato.
Dati tecnici
PBM 3:
Tavolo macchina: 1000 x 3000 mm
Tavolo elevatore a forbice: 2500 x 1000 mm
Nastro abrasivo: max. 120 x 9000 mm
PBM 4:
Tavolo macchina: 1000 x 4000 mm
Tavolo elevatore a forbice: 3500 x 1000 mm
Nastro abrasivo: max. 120 x 11000 mm
Opzioni e varianti
Automazione pezzo con aggiunta di tavolo motorizzato, utilizzabile anche per il funzionamento manuale
Sollevatore a pantografo con unità di azionamento motorizzata
Ruota il tornello montato sulla parte superiore dell'elevatore a forbice
Controlli con add. R/C – controllo palmare
Telaio della macchina azionato con binari di guida
Scarico polveri per diversi materiali
Speciali maschere di movimentazione per pezzi diversi (tubi, serbatoi, scatole, ecc.)
Settori e Applicazioni
- Industria meccanica
- Automotive
- Aeronautico
- Produzione ascensori
- Elettrodomestici
- Produzione quadri elettrici
- Centri servizi inox
- Industria del mobile
Vantaggi del Portale di satinatura Type PBM
- Grazie alla costruzione con il telaio della macchina in stile gantry e l'altezza libera dal pavimento, è possibile lavorare pezzi particolarmente voluminosi e alti
- Anche pezzi pesanti (fino a 3 tonnellate) possono essere lavorati facilmente e correttamente
- Grazie al gioco nel movimento orizzontale e verticale, i pezzi possono essere regolati in modo facile e sicuro sul sollevatore a forbice

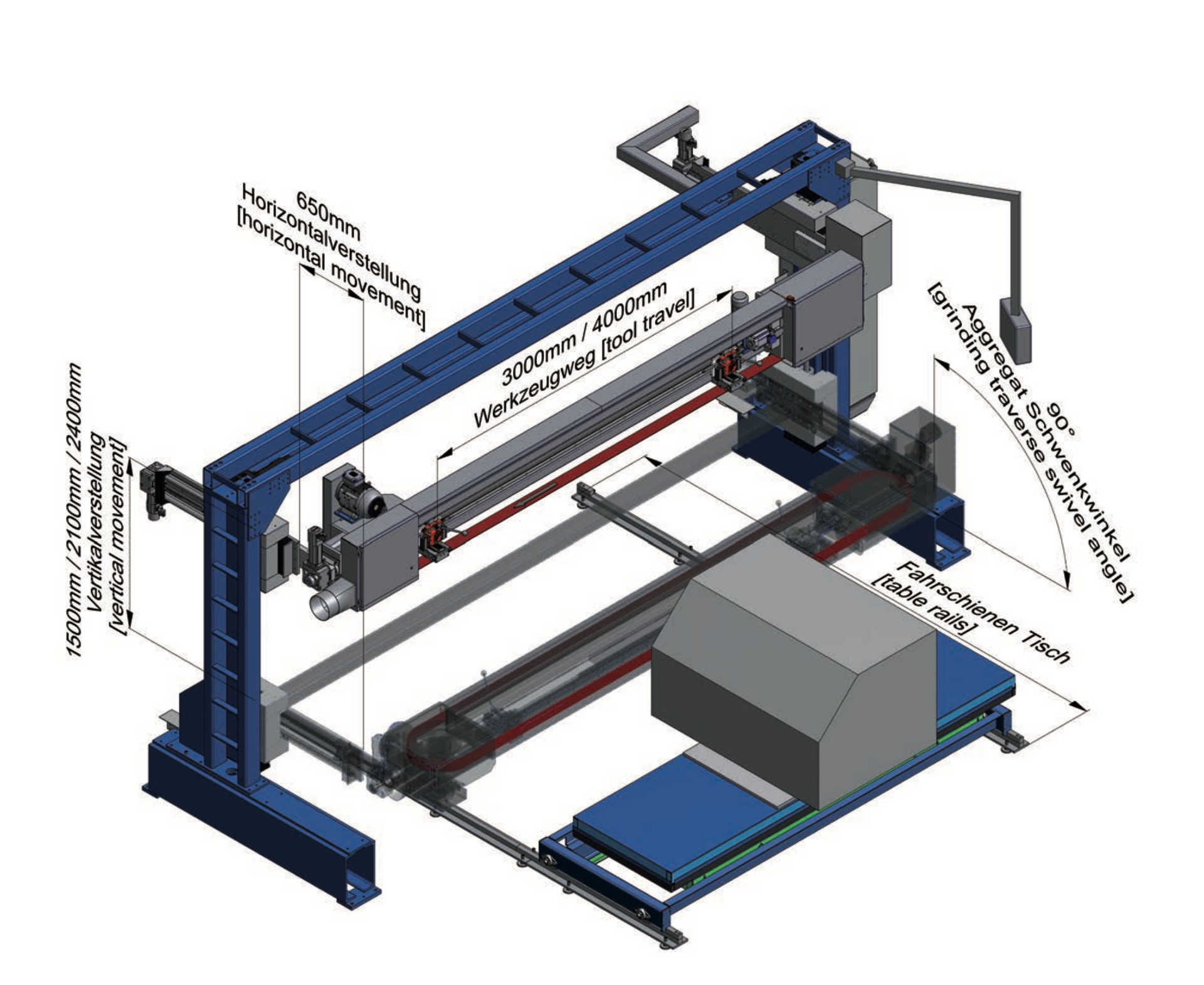

- Con l'unità di rettifica rotante di 0°-90° i pezzi possono essere lavorati in un'unica configurazione sul lato posteriore e superiore (orizzontale e verticale), risparmiando un tempo marginale nella regolazione e nel tempo di configurazione
- L'uso del tornello rotante opzionale farà risparmiare un'altra parte del tempo di installazione grazie al lavoro su tutti e 4 i lati e sulla parte superiore in un colpo solo
- Con l'angolo regolabile motorizzato dell'unità di smerigliatura, è possibile levigare facilmente anche gradini e bordi ed è possibile anche l'arrotondamento di spigoli vivi
- Elevata precisione dell'angolo dell'unità di rettifica con +- 0,3°
- La rettifica manuale su aree estreme è possibile allentando gli utensili dal sistema di guida automatizzato
- Facile impostazione della velocità e della pressione del nastro abrasivo
- Facile controllo e programmazione della movimentazione tramite PLC e palmare R/C
- Cambio del nastro abrasivo rapido e semplice grazie alla corsa del nastro autocentrante
